2018年11月【テレパワー】ワイヤレス充電システム 送電モジュール「TPWPTX」 受電モジュール「TPWPRX」


受電モジュール


送電モジュール

ワイヤレス充電改造例


コイン電池


ワイヤレス化

ルネサス社製ワイヤレス充電システム用送受ICを活用し、防水・防塵対応IoT機器や既存のコイン電池駆動のIoT機器への二次電池化に貢献可能な小型のワイヤレス送電・受電モジュールを発売いたします。

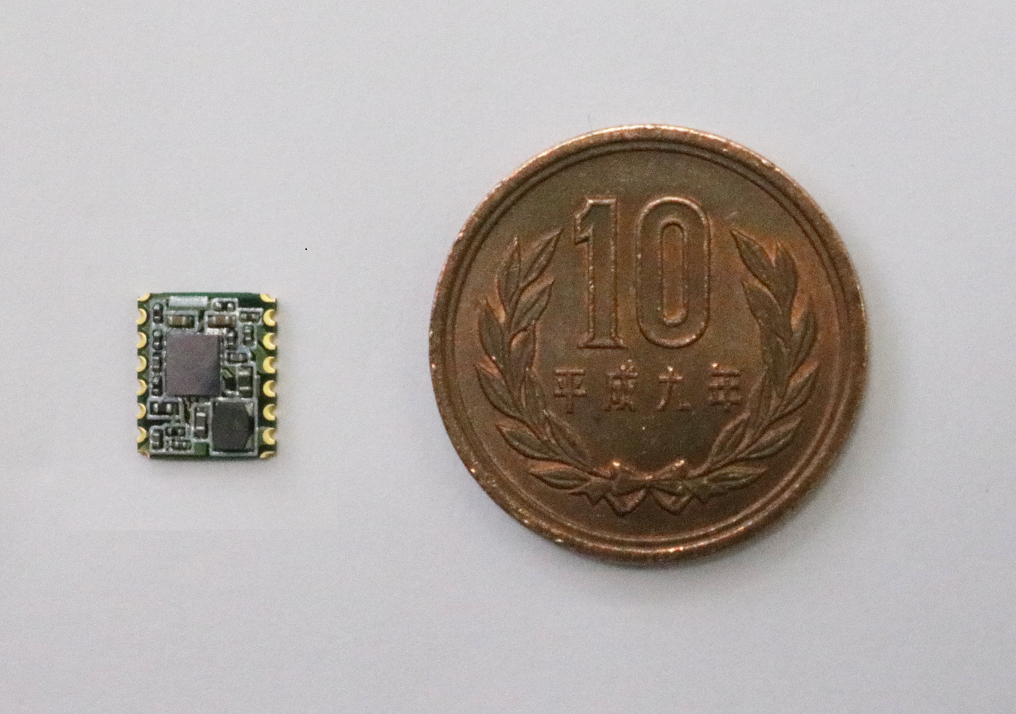

受電モジュール「TPWPRX」は、Li二次電池の充電機能を7.5×9.0mmのサイズにモジュール化し小型化を実現。バッテリー駆動のIoT機器や既存1次電池機器充電化(交換/電池コスト低減)の開発TATの短縮化に向けた貢献が可能です。
主な機能としてはバッテリー保護機能、低バッテリー電圧検出機能のほか、給電電流設定など送電システムからパラメータ設定が可能です。また、充電電流(20mAと70mA)に対応した各モジュールがあり、用途に応じたモジュールを選択が可能です。(評価KITでは70mAのみの評価セットになります)

送電モジュール「TPWPTX」も30×32mmと小さく、お客様の製品に対応した充電台のデザインを邪魔せず組み込むことが可能です。
主な機能としては受電モジュール側の負荷電流に応じた送電電力の自動調整が可能なほか、内部サーミスタによる送電コイル温度、外部サーミスタによるシステム温度のモニタリングが可能です。
また、ご検討・ご採用に向けたシステム評価のためのキット「TPWP-EVA」も準備しており、付属されたWindowsツールにより各種充電パラメータを送電モジュール内蔵のEEPROMに書き込むことが可能です。(評価キットは、チップワンストップにて販売開始しております)


■仕様

  送電側 受電側
型式 TPWPTX7
TPWPTX2
TPWPRX7
TPWPRX2
サイズ(mm) 30.0×32.0x2.7 7.5×9.0x1.2
重量(g) 2.6 0.3
インターフェース I2C
入力電圧(V) 5.0±0.2 5.0±0.2
消費電流(mA) 90
充電電圧(V) 4.05/4.20/4.35
充電電流(mA) TPWPRX7:10~70
TPWPRX2:10~20
DCDC出力電圧(V) 1.8/3.0
DCDC出力電流(mA) 100(Max)
その他 RoHS対応 RoHS対応
BATT保護機能内蔵
BATT充電機能設定
