【ANALOG DEVICES】新製品紹介：パワーマネージメント

×

×

×

×

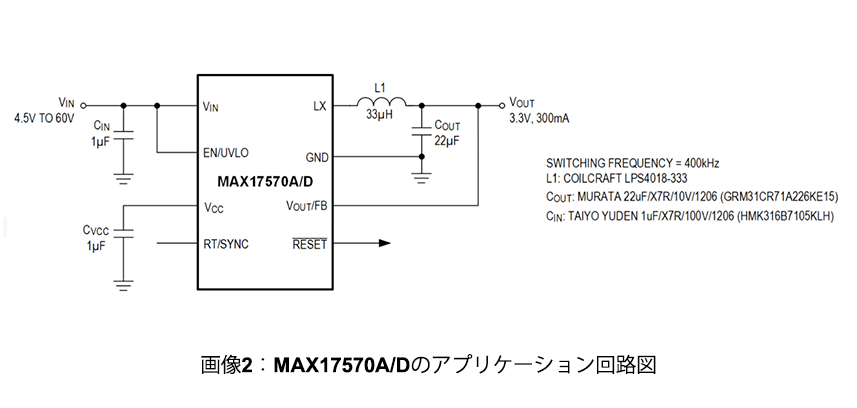

MAX17570は、MOSFETを内蔵した高効率、高電圧、同期ステップダウンDC-DCコンバータで、4.5V～60Vの広い入力電圧範囲で動作します。

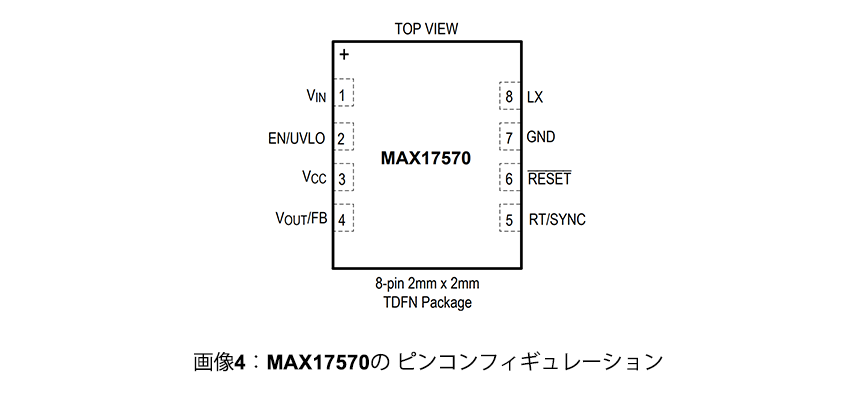

このコンバータは、3.3V (MAX17570A、MAX17570D)、5V (MAX17570B、MAX17570E)、および調整可能な出力電圧(MAX17570C、MAX17570F)で最大300mAの出力電流を供給します。 EN/UVLO および VCCが満たされると、内部電源投入シーケンスによってエラー アンプのリファレンスがソフトスタートされ、負荷電流に関係なく、クリーンな単調出力電圧のソフトスタートが行われます。 VOUT/FB ピンは、抵抗分圧器を介して出力電圧を監視します。 /RESET ピンは、出力電圧がレギュレーションの 95% に達してから 1024 サイクル後にハイインピーダンス状態に遷移します。 EN/UVLO ピンを Low にすると、デバイスはシャットダウン モードに入り、スタンバイ電流はわずか 2.2μA (typ) しか消費されません。

MAX17570A/B/Cはすべての負荷でパルス幅変調(PWM)モードで動作し、MAX17570D/E/Fは軽負荷でPFMモードで動作します。 PWM モードではインダクタ電流が負になることが許可されています。PWM動作は周波数に敏感なアプリケーションに役立ち、すべての負荷で固定スイッチング周波数で動作します。 PFM モードではコンバータは負のインダクタ電流を無効にし、さらに軽負荷時にパルスをスキップして高効率を実現します。

製品の特長

アプリケーション例

　・ファクトリーオートメーション：FAスペース内で多くの異なるアプリケーションにおいて重要である熱の発生を低減。
　・アフターマーケットオートモティブ：小型、少コンポーネントの為、アセットトラッキングのアプリにメリット有。
　・汎用のPOL電源：-40°C 〜 +125°C の動作範囲で電流リミット保護、加熱保護、CISPR-32クラスB放射基準に準拠。

詳細に関してはアナログデバイセズ社のデータシートをご確認ください。
https://www.analog.com/en/products/max17570.html#product-overview
