【ANALOG DEVICES】新製品紹介:パワーマネージメント(SIMO)

画像2:MAX77675のアプリケーション回路図

画像3:MAX77675の効率特性図(代表値)

画像4:MAX77675のピンコンフィギュレーション

画像5:MAX77675の評価キット

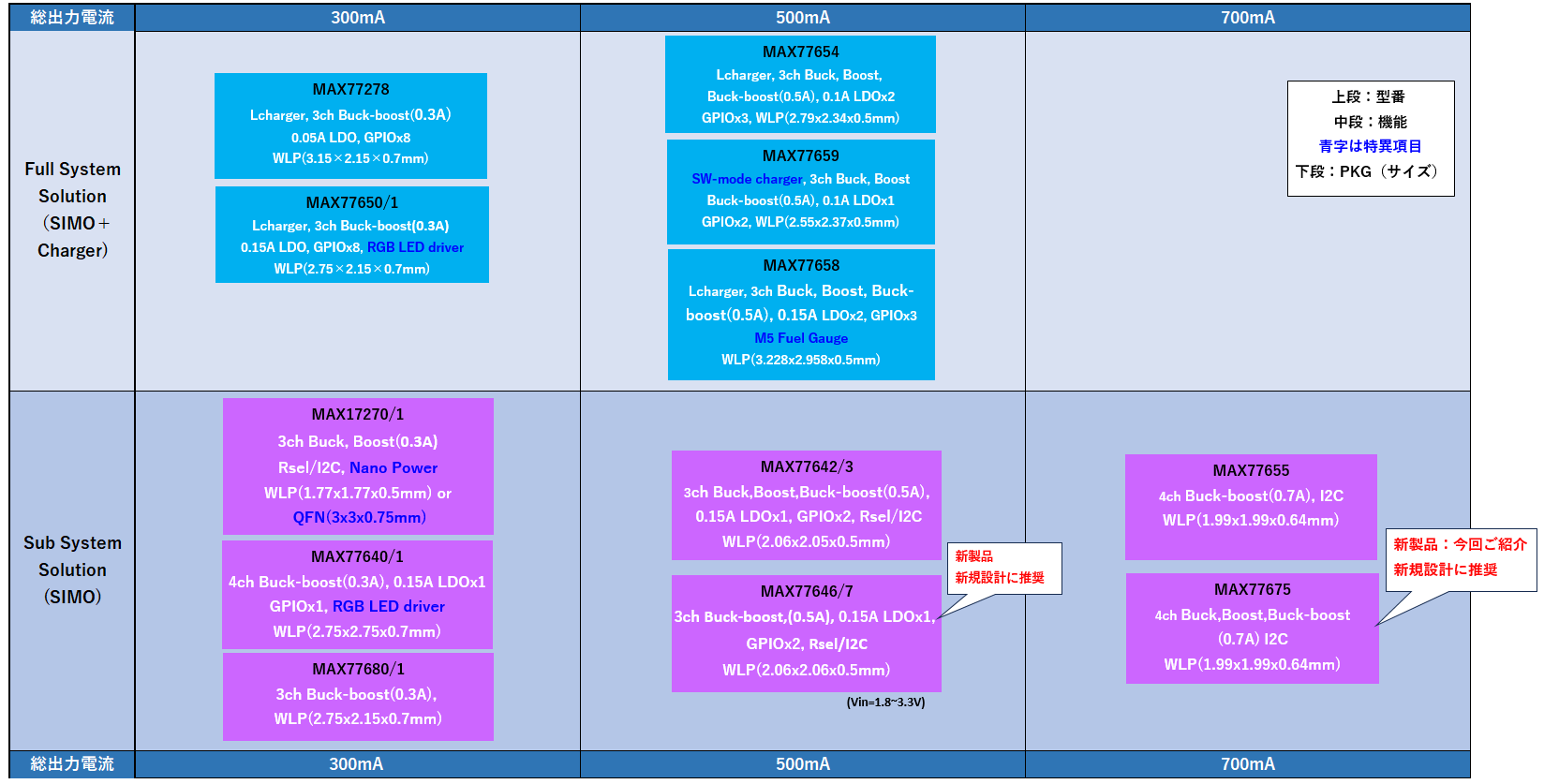

画像6:SIMOパワーマネジメント製品のラインナップ

MAX77675は、低消費電力、超小型のアプリケーションを対象とした高効率でフル機能の電源です。インダクタを1つだけ使用して、4つのプログラマブル昇降圧スイッチング出力を提供します。 MAX77675は単一のリチウムイオン(Li-Ion)バッテリで動作し、40mm2未満のソリューション・サイズで700mA(3.7VIN、1.8VOUT)の総出力電流を供給します。
内蔵のシーケンサがスタートアップをすべて制御する一方、I2Cインターフェースによって MAX77675 を動的に設定し、監視することができます。
このデバイスは、単一インダクタ・マルチ出力(SIMO)の製品ファミリに含まれる製品です。


製品の特長

 ・降圧/昇降圧/昇圧レギュレータ(× 4)、インダクタ(× 1)⇒ソリューションサイズ、BOMの削減に効果
 ・入力電圧範囲:2.5V~5.5V
 ・出力電圧範囲:0.5V~5.5V
 ・総出力電流:700mA(3.7VIN、1.8VOUT)
 ・1.5MHz/400kHzのスイッチング周波数
 ・SIMO:単一インダクタ・マルチ出力
 ・最大効率:90%
      ⇒バッテリ寿命を延長する効果
 ・低消費電力モードで2つの出力がイネーブルの場合のIQ:6.9μA(代表値)
 ・I2Cインターフェースと専用のイネーブル・ピン
 ・柔軟な電源シーケンサ(FPS:フレキシブル・パワー・シーケンサ)
 ・1.99mm x 1.99mm、16バンプ、0.5mmピッチのウェーハレベル・パッケージ(WLP)
 ・40mm2未満のソリューション・サイズ

アプリケーション例

 ・TWS Bluetooth™ヘッドフォン/ヒアラブル
 ・フィットネス、ヘルス、アクティビティ・モニタ、スマート・ウォッチ
 ・ポータブル・デバイス
 ・センサー・ノードおよびコンスーマIoT



詳細に関してはアナログデバイセズ社のデータシートをご確認ください。
https://www.analog.com/jp/products/max77675.html#product-overview
