TOPICS

トピックス

0.56Ω低オン抵抗、8ch SPSTスイッチ

製品概要

ADGS2414Dは、8個の独立した単極単投スイッチを、小型の4mm×5mm30ピンLGAパッケージに収めたICです。
8個のスイッチを小型パッケージに搭載したことにより、ADGS2414Dは、プリント基板のスペースに余裕が無いシステムや、既存のシステム・フォーム・ファクタの制限があるシステムにおいて、高密度実装を可能にします。

製品の特長

– typ0.56Ωのオン抵抗
– 最大768 mAの連続電流
– 信号範囲全体でフラットなオン抵抗特性
– THD-122dB(1 kHz時)
– デジタル信号および電源用ルート・スルー・ピン
– 受動部品を内蔵
– エラー検出機能付きSPIインターフェース
– ブレーク・ビフォア・メイク・スイッチングを保証
– ±15V電源、または+12V電源
– 4mm×5mm、30ピンLGAパッケージ

アプリケーション例

– 自動試験装置
– 計測機器
– データ収集装置
– リレー代替
– オーディオ・ビデオ・スイッチング
– 通信システム

製品URL

https://www.analog.com/jp/products/adgs2414d.html

評価キットURL(EVAL-ADGS2414D)

https://www.analog.com/jp/resources/evaluation-hardware-and-software/evaluation-boards-kits/eval-adgs2414d.html

図1.ブロック図

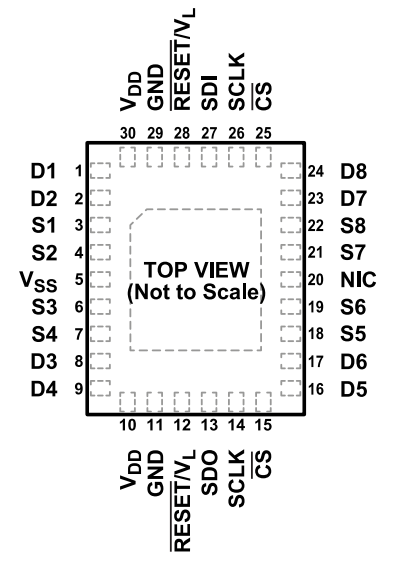

図2.ピンアサイン

図3.評価キット
